多效蒸發器設計計算方法

發布時間:2022-03-17 09:05:32 人氣:3662

多效蒸發器是利用了二次蒸汽的大量潛熱,提高蒸發操作能量,常用于化工、食品、醫藥、造紙等工業生產中液體的濃縮結晶。那么多效蒸發器設計計算方法是什么呢?

蒸發器生產廠家認為了解多效蒸發器設計計算方法要先來了解一下多效蒸發器工作原理,再了解多效蒸發器設計計算所需數據和方法步驟。

一、多效蒸發器工作原理

  將多個蒸發器串聯,前一個蒸發器的二次蒸汽作為下一個蒸發器的加熱蒸汽,將前一蒸發器產生的二次蒸汽引入下一蒸發器作為加熱蒸汽,并在下一效蒸發器中冷凝成蒸餾水,如此依次進行。

  蒸發同樣數量的水分采用多效時,所需要的生蒸汽量將遠較單效時為小,因此提高了生蒸汽的利用率。

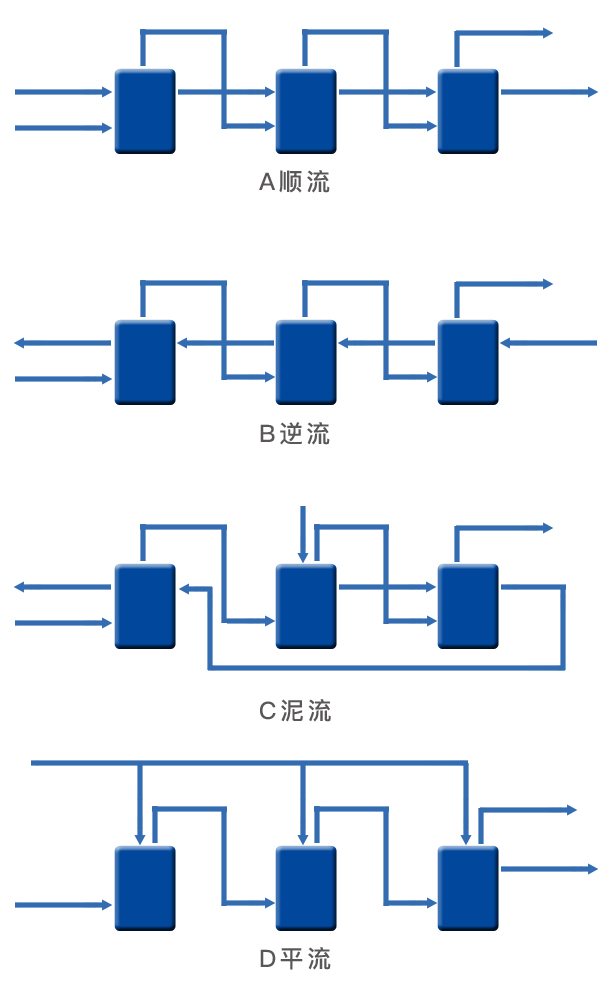

  多效蒸發器中原料與二次蒸汽的流向:有逆流、平流(分別進入各效)、并流(從第1效進入)和逆流預熱并流進料等。


二、多效蒸發器設計計算所需數據

  多效蒸發器的工藝計算主要依據是物料衡算和、熱量衡算及傳熱速率方程。

  1、計算項目主要有:加熱蒸汽(生蒸汽)消耗量、各效溶劑蒸發量以及各效的傳熱面積。

  2、計算的已知參數有:料液的流量、溫度和濃度、最終完成液的濃度,加熱蒸汽的壓強和冷凝器中的壓強等。

  多效蒸發器設計計算中需要了解物料進料量、進料溫度、進料濃度和完成液濃度以及生蒸汽壓力、冷凝器壓力等已知量。各效的傳熱系數可引用生產或?qū)嶒?yàn)測得的數據,也可以用經驗公式做粗略的估算。


三、多效蒸發器的設計計算步驟

  1、根據工藝要求及溶液的性質,確定蒸發的操作條件。如加熱蒸汽壓強及冷凝器壓強,蒸發器的形式、流程和效數。

  2、根據生產經驗數據,初步估計各效蒸發量和各效完成液的濃度。

  3、根據經驗假設蒸汽通過各效的壓強降相等,估算各效溶液沸點和有效總溫差。

  4、根據蒸發器的焓衡算,求各效的蒸發流量和傳熱量。

  5、根據傳熱速率方程計算各效的傳熱面積,若求得的各效傳熱面積不相等,則按照下面的方法重新分配有效溫差,重復3至5,直到所求得的各效傳熱面積相等(或滿足預先給出的精度要求)為止。
